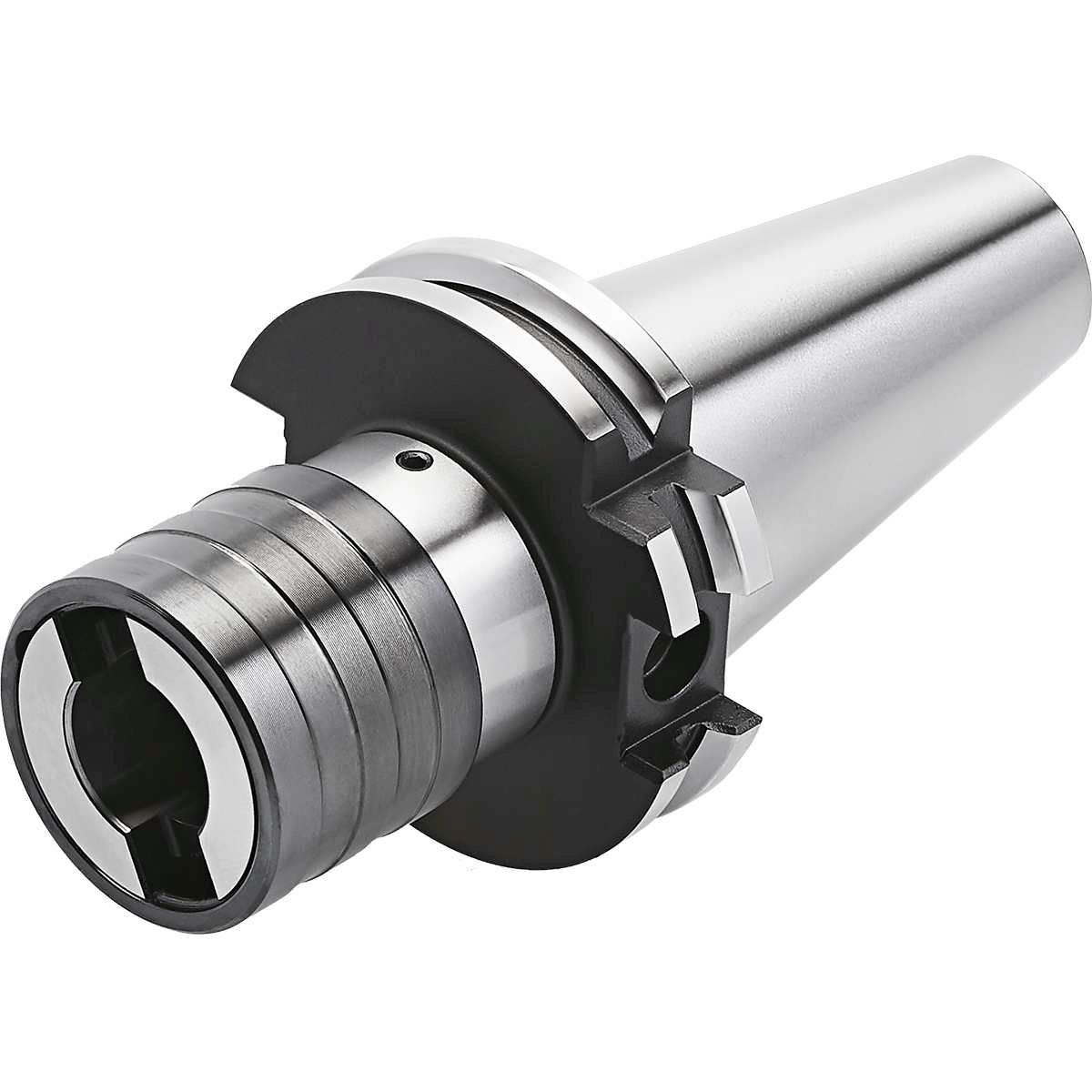

Gewindeschneidfutter SK 40 - M14-M36 - Gr.3 mit Längenausgleich auf Druck und Zug
Artikelnummer: 402.16.36
Produktinformationen "Gewindeschneidfutter SK 40 - M14-M36 - Gr.3 mit Längenausgleich auf Druck und Zug"
Verwendung:
Zur Aufnahme von Schnellwechsel-Einsätzen für Gewindebohrer.
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet
| Balluffchip-Bohrung: | Ja |
|---|---|

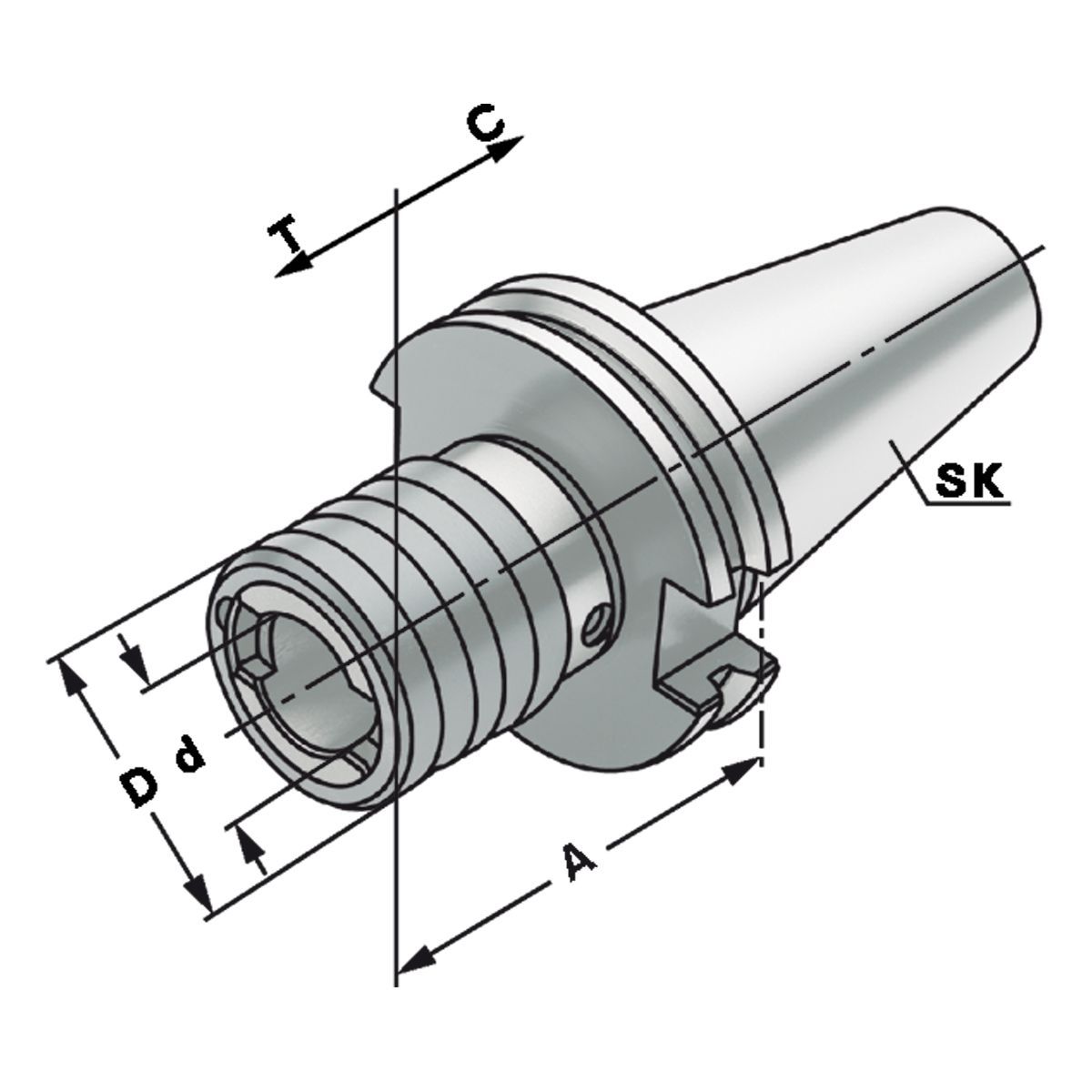

| D: | 48, 78 |
| Größe: | 3 |
| Innenkühlung: | Nein |
| Kegel: | SK |
| Kegelgröße: | 40 |
| Kühlung: | A |
| Norm: | DIN 69871 |
| Plananlage: | Nein |
| Spannbereich: | M14 - M36 |
| T: | 17,5 |
| a: | 156 |
| c: | 17,5 |
