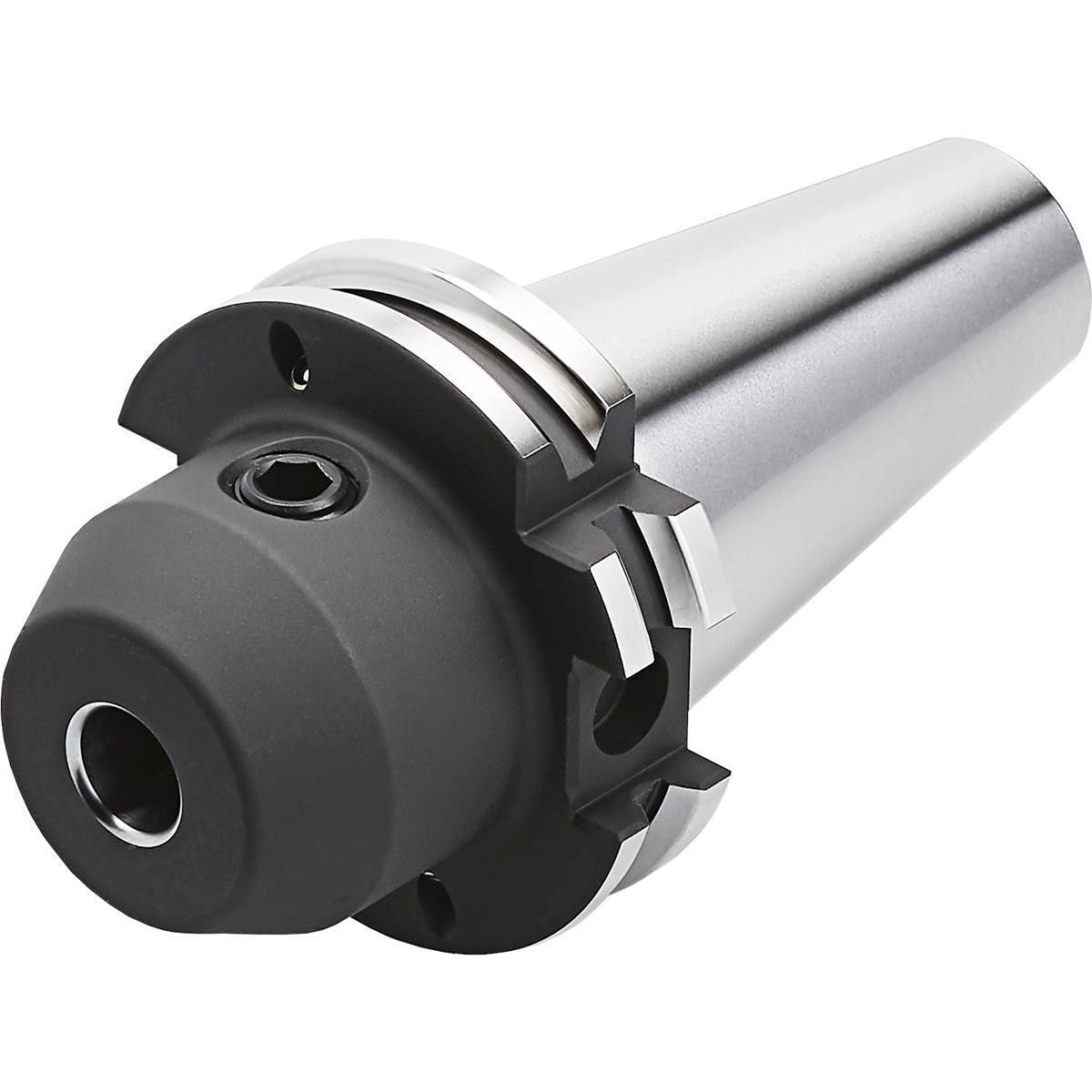

Whistle Notch SK 40-32-100 DIN 69871 AD/B
Artikelnummer: 403.05.32
Produktinformationen "Whistle Notch SK 40-32-100 DIN 69871 AD/B"
Verwendung:
Zum Spannen von zylindrischen Werkzeugschäften mit geneigter Spannfläche nach DIN 1835 Form E (Whistle Notch).
Lieferumfang:
Mit Spannschraube und axialer Verstellschraube
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet

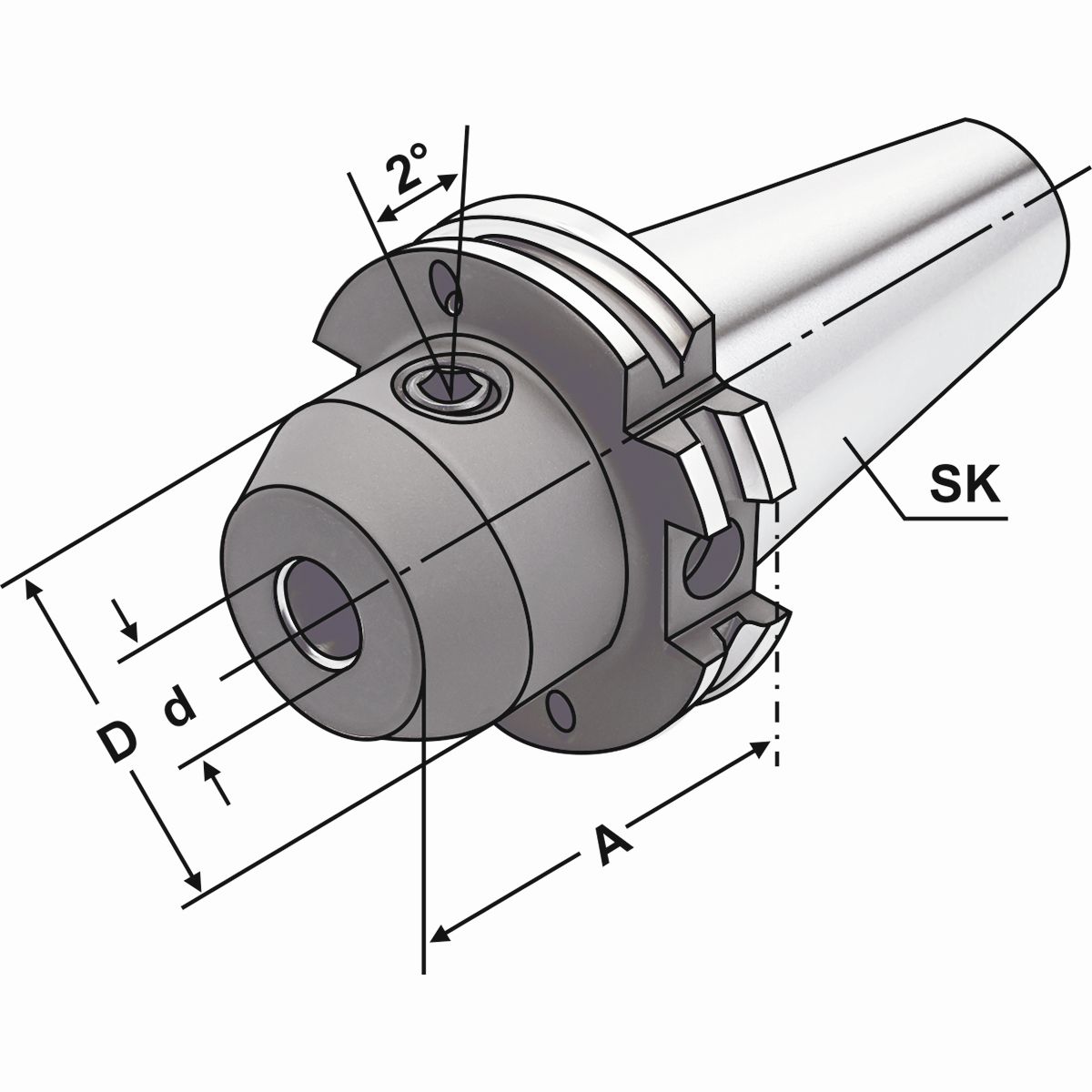

| Balluffchip-Bohrung: | Ja |
|---|---|
| D: | 72 |
| Innenkühlung: | Ja |
| Kegel: | SK |
| Kegelgröße: | 40 |
| Kühlung: | AD/B |
| Norm: | DIN 69871 |
| Plananlage: | Nein |
| a: | 100 |
| dH4: | 32 |
