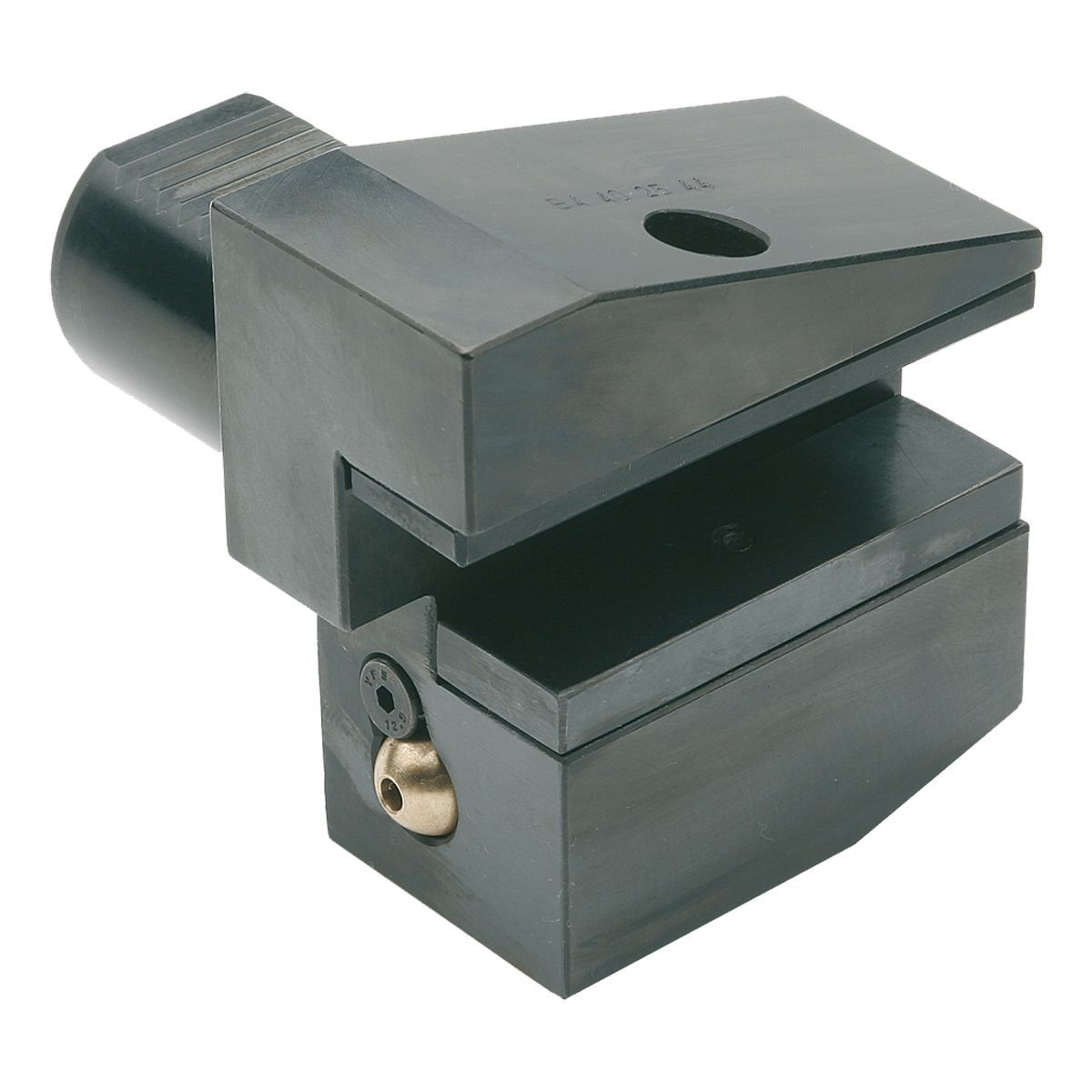

Radial-Werkzeughalter B4-30x20x40 DIN 69880 (ISO 10889)
Artikelnummer: 309.34.20
Produktinformationen "Radial-Werkzeughalter B4-30x20x40 DIN 69880 (ISO 10889)"
Verwendung:
Vorwiegend für Außenbearbeitung. Zum Plan Einstechen.

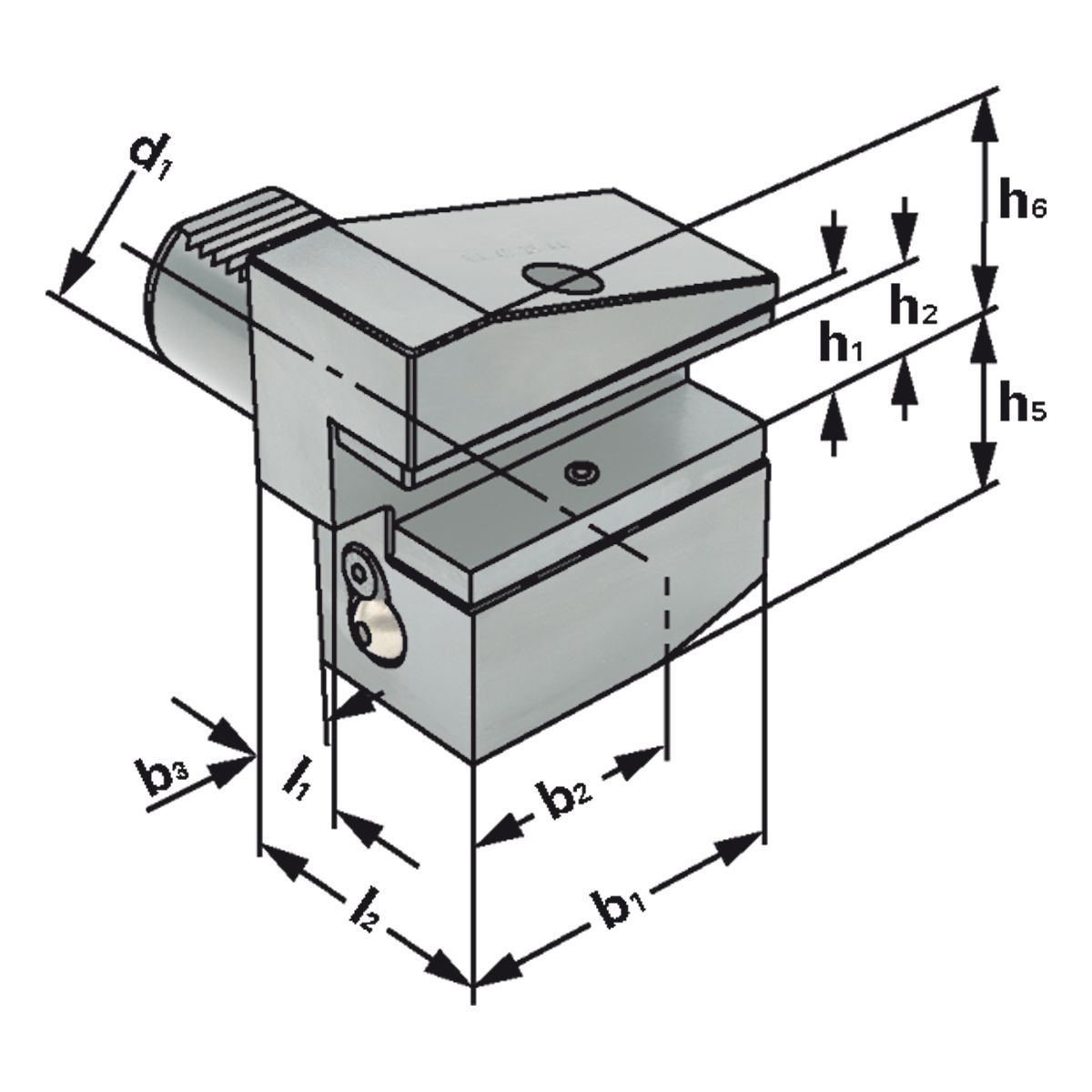

| Abmessung: | B4 - 30 × 20 × 40 |
|---|---|
| B1: | 70 |
| B2: | 35 |
| D1: | 30 |
| H1: | 25 |
| H2: | 20,5 |
| L1: | 22 |
| L2: | 40 |
| Norm: | DIN ISO 10889-1 (VDI) |
| b3: | 10 |
| h5: | 30 |
| h6: | 42,5 |
