Quernut-Aufsteckdorn HSK 100-40-100 mit vergrößertem Bunddurchmesser
Artikelnummer: A100.11.40.1
Produktinformationen "Quernut-Aufsteckdorn HSK 100-40-100 mit vergrößertem Bunddurchmesser"
Verwendung:
Zur Aufnahme von Messerköpfen und Fräsern mit Quernut.
Hinweis:
d = 40/d = 60: Für große Planfräser mit vier zusätzlichen Gewindebohrungen nach DIN 2079.
SK 30 ohne Kühlkanalbohrungen an der Stirnseite
Lieferumfang:
Mit Mitnehmersteinen, Kreuzschraube und Zylinderkopfschraube nach DIN 912 für Fräser mit innerer Kühlmittelzufuhr. Bei d = 60 nur mit vier Befestigungsschrauben nach DIN 912.
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet

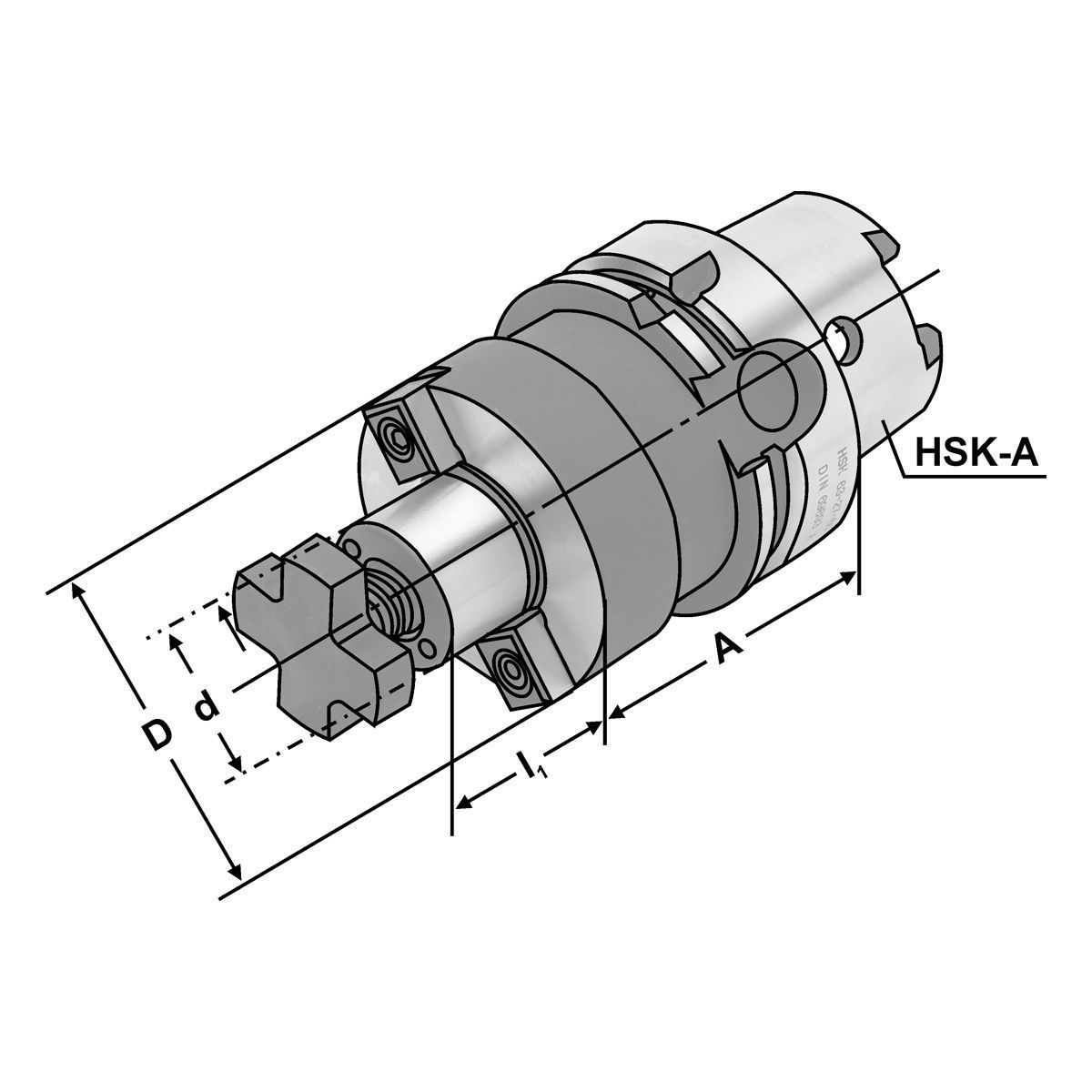

| Balluffchip-Bohrung: | Ja |
|---|---|
| D: | 88 |
| Innenkühlung: | Ja |
| Kegel: | HSK-A |
| Kegelgröße: | 100 |
| Kühlkanalbohrung: | Ja |
| L1: | 27 |
| Norm: | ISO 12164-1 |
| Plananlage: | Ja |
| a: | 100 |
| dh6: | 40 |
