Fräseraufnahme BT 50-10-63 mit Kühlkanälen
Artikelnummer: 506.04.10.K
Produktinformationen "Fräseraufnahme BT 50-10-63 mit Kühlkanälen"
Verwendung:
Zum Spannen von zylindrischen Werkzeugschäften mit seitlicher Spannfläche nach DIN 1835 Form B (Weldon).
Lieferumfang:
Mit Spannschraube und O-Ring
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet

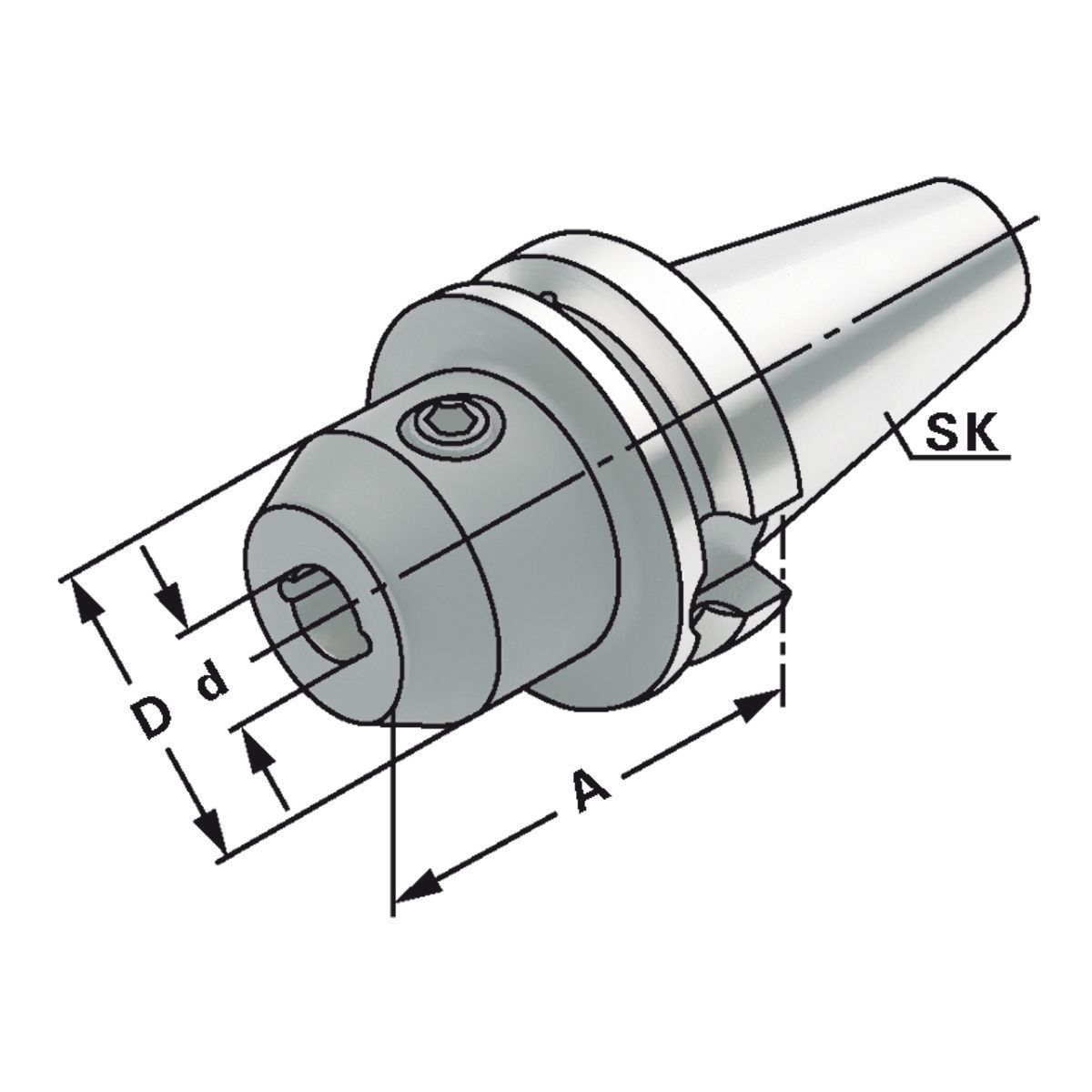

| D: | 35 |
|---|---|
| Innenkühlung: | Ja |
| Kegel: | BT |
| Kegelgröße: | 50 |
| Kühlkanalbohrung: | Ja |
| Kühlung: | AD/B |
| Norm: | JIS B 6339 |
| Plananlage: | Nein |
| a: | 63 |
| dH4: | 10 |
