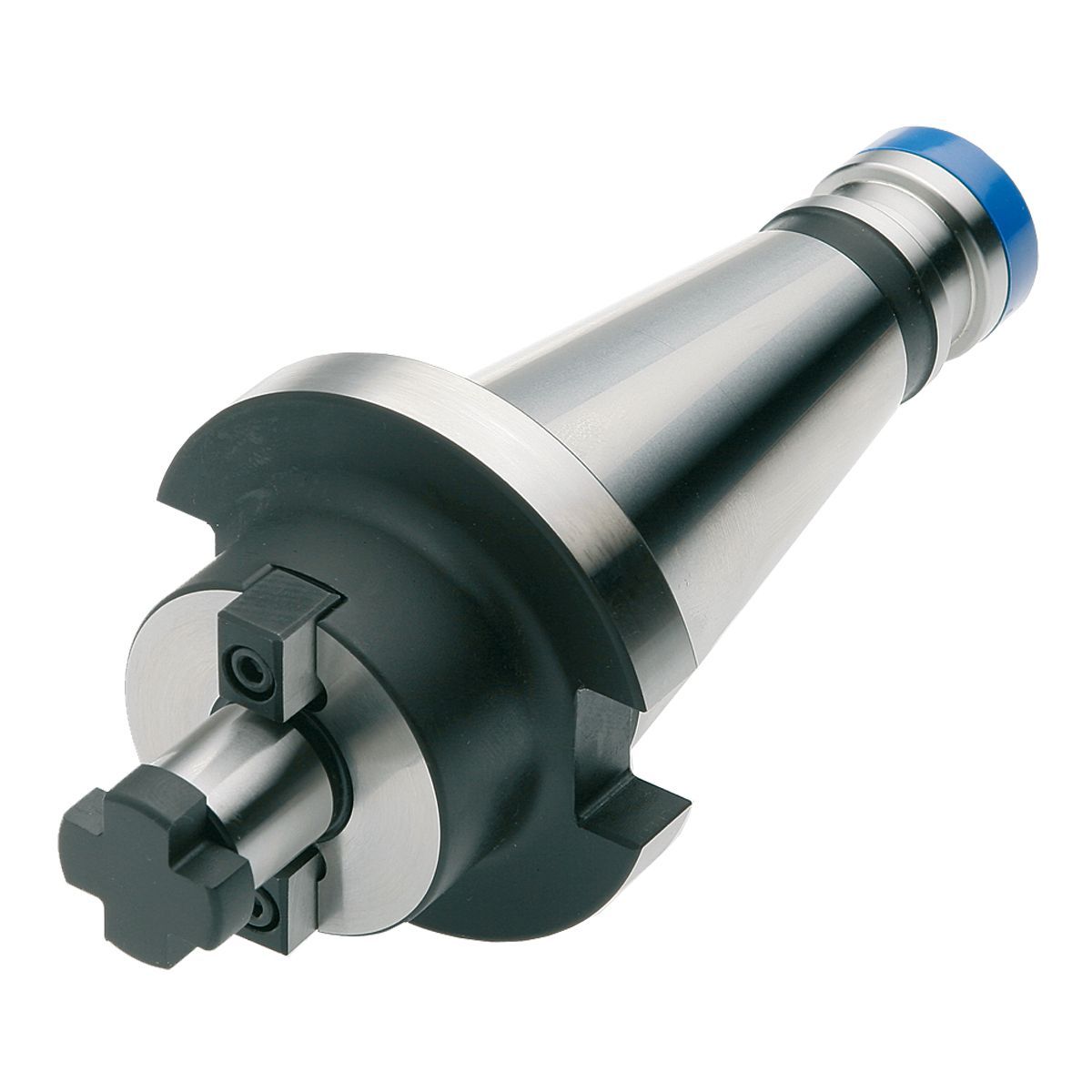

Quernut-Aufsteckdorn SK 40-22-30 mit vergrößertem Bunddurchmesser

Verwendung:
Zur Aufnahme von Messerköpfen und Fräsern mit Quernut.

---

Hinweis:

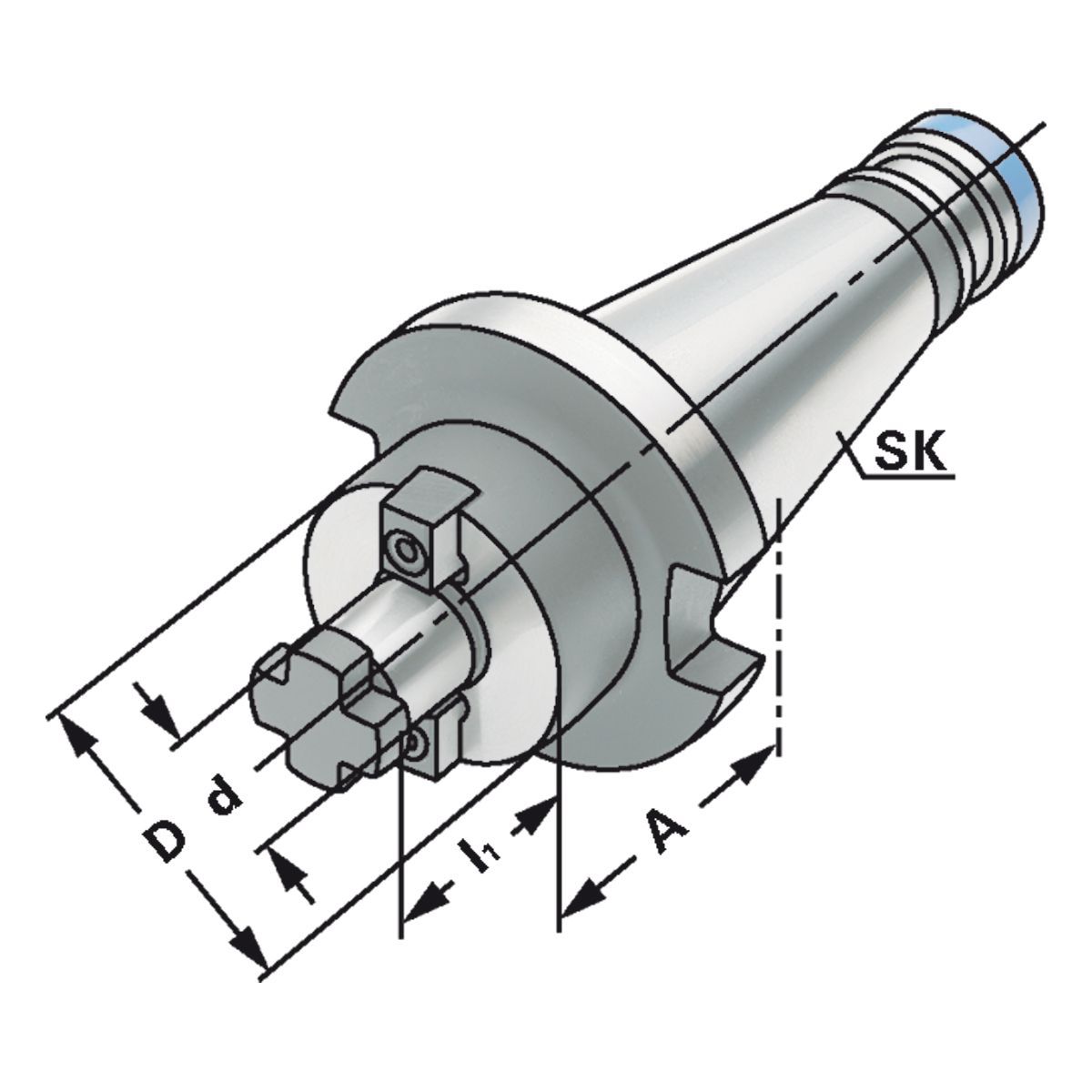

d = 40/d = 60: Für große Planfräser mit vier zusätzlichen Gewindebohrungen nach DIN 2079.

---

SK 30 ohne Kühlkanalbohrungen an der Stirnseite

---

Lieferumfang:
Mit Mitnehmersteinen, Kreuzschraube und Zylinderkopfschraube nach DIN 912 für Fräser mit innerer Kühlmittelzufuhr. Bei d = 60 nur mit vier Befestigungsschrauben nach DIN 912.

---

• Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
• Spezifisch, verzugsarm gehärtet
• Oberflächenhärte HRC 58~60
• Härtetiefe 0,8mm~0,9mm
• Kegelwinkeltoleranz < AT 3 nach DIN 2080
• Oberflächenrauhigkeit Ra < 0,4 µm
• Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
• Alle Funktionsflächen feinbearbeitet
