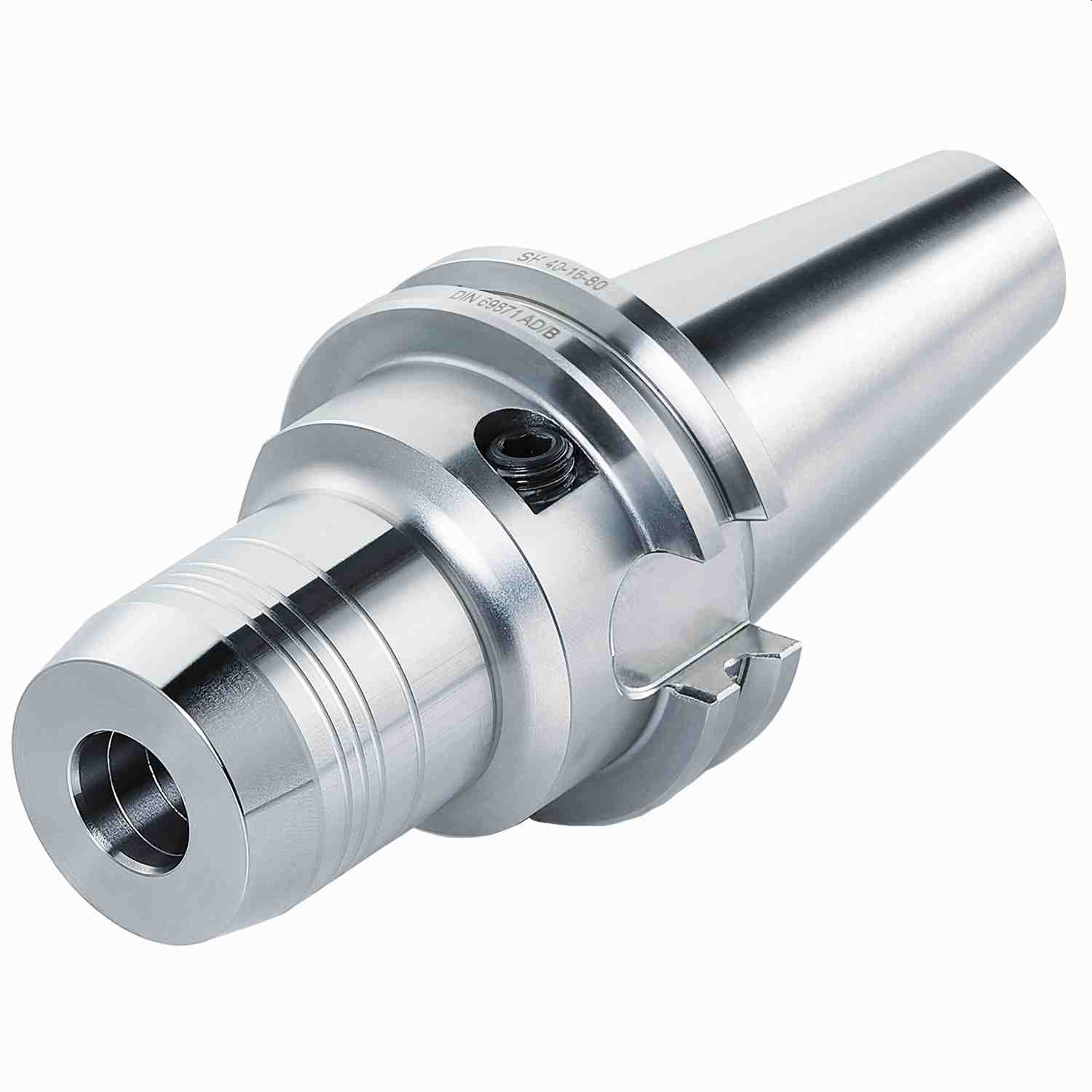

Hydro-Dehnspannfutter SK 40-14-110 DIN 69871 AD/B
Preis auf Anfrage:mail@klw-schleiftechnik.de
Artikelnummer: 403.H14.1
Beschreibung
Produktinformationen "Hydro-Dehnspannfutter SK 40-14-110 DIN 69871 AD/B"
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN 6535 Form HA+HB+HE (größer Ø 20 mm nur mit Reduzierung).
Hinweis:
l1 = max. Einstecktiefe l2 = max. Verstellweg
Lieferumfang:
Mit Spannschlüssel
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet

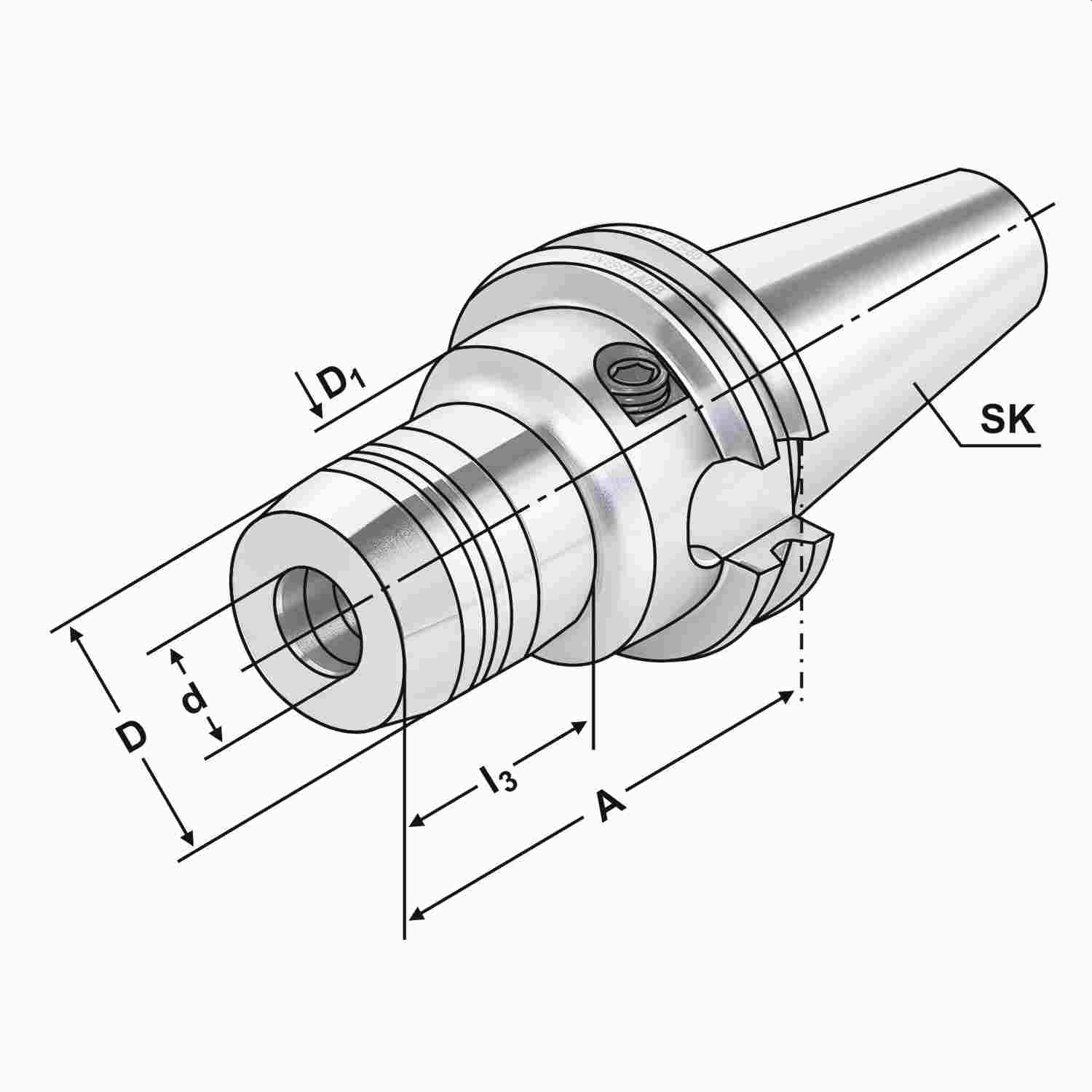

Technische Daten
| Balluffchip-Bohrung: | Ja |
|---|---|
| D: | 14, 34 |
| D1: | 50 |
| Innenkühlung: | Ja |
| Kegel: | SK |
| Kegelgröße: | 40 |
| Kühlung: | AD/B |
| L1: | 47 |
| L2: | 10 |
| Norm: | DIN 69871 |
| Plananlage: | Nein |
| a: | 110 |
| l3: | 42 |
