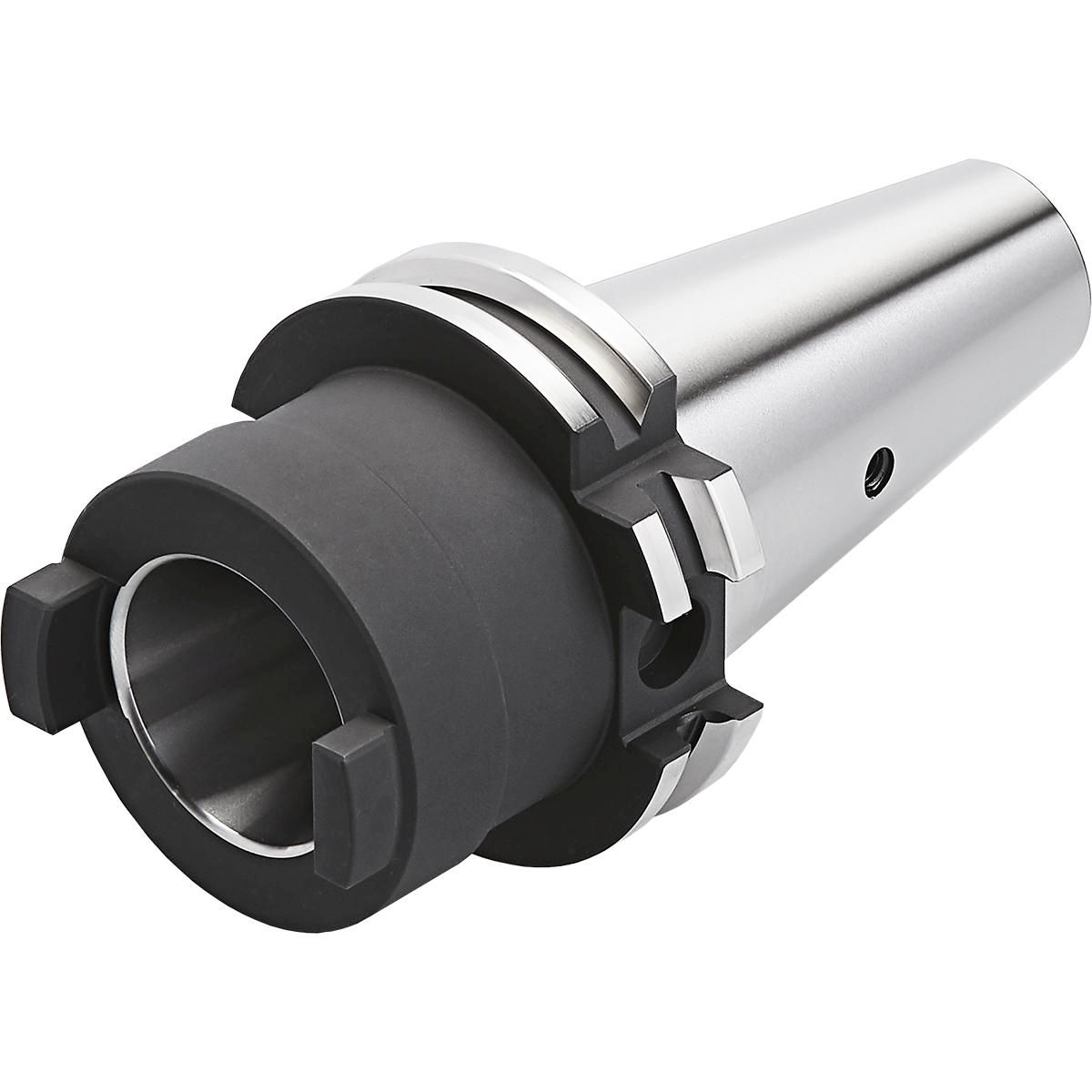

Zwischenhülse SK 40 - SK 40 - 100 DIN 69871 A
Artikelnummer: 402.09.40
Beschreibung
Produktinformationen "Zwischenhülse SK 40 - SK 40 - 100 DIN 69871 A"
Verwendung:
Zur Aufnahme von Steilkegeln nach DIN 69871, JIS B 6339 und DIN 2080.
Lieferumfang:
Lieferung erfolgt mit eingebauter Schraube für Werkzeuge mit gekürztem Steilkegel. Schraube für DIN 2080 Werkzeuge beiliegend.
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet

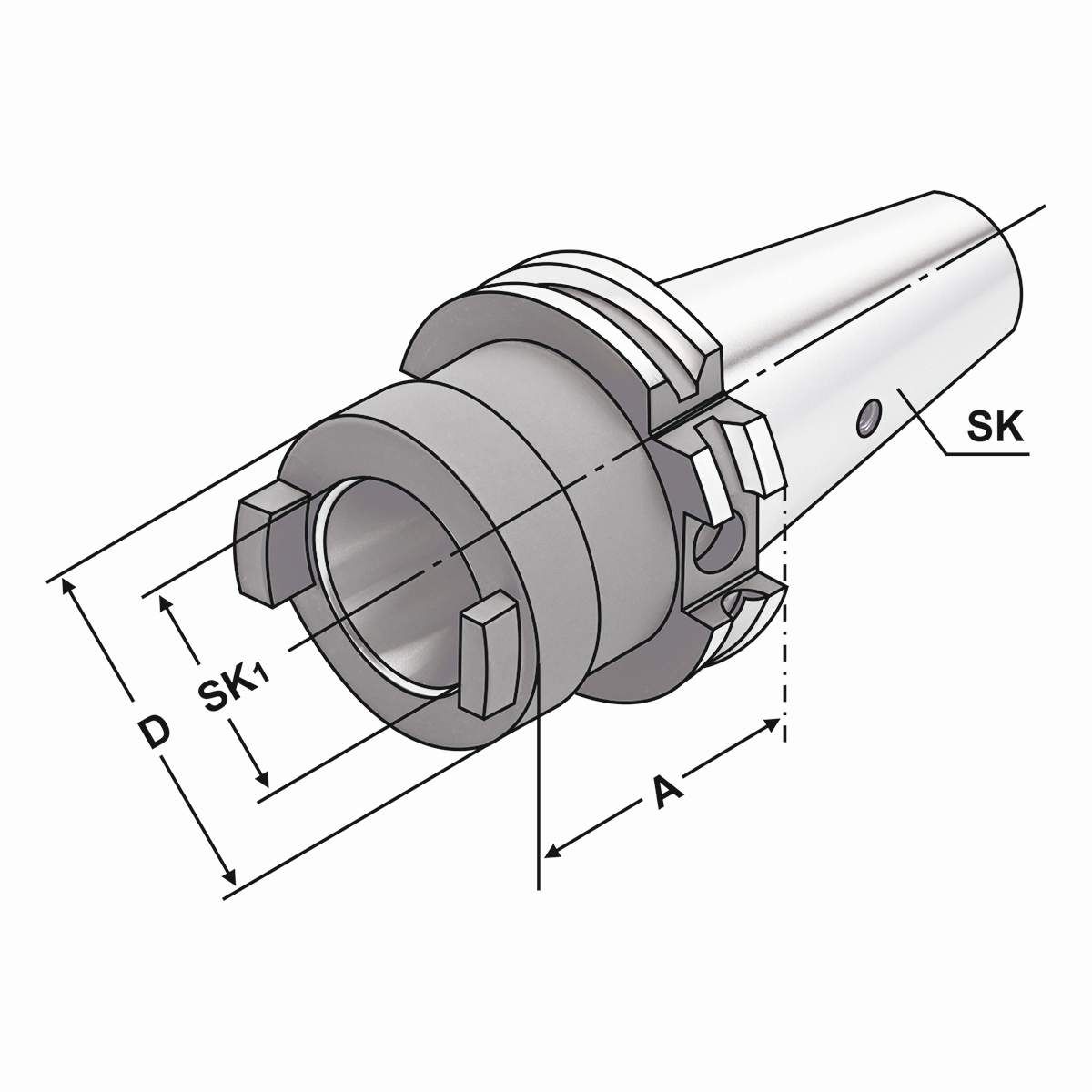

Technische Daten
| Balluffchip-Bohrung: | Ja |
|---|---|
| D: | 63 |
| Innenkühlung: | Nein |
| Kegel: | SK |
| Kegelgröße: | 40 |
| Kühlung: | A |
| Norm: | DIN 69871 |
| Plananlage: | Nein |
| SK1: | SK 40 |
| a: | 100 |
