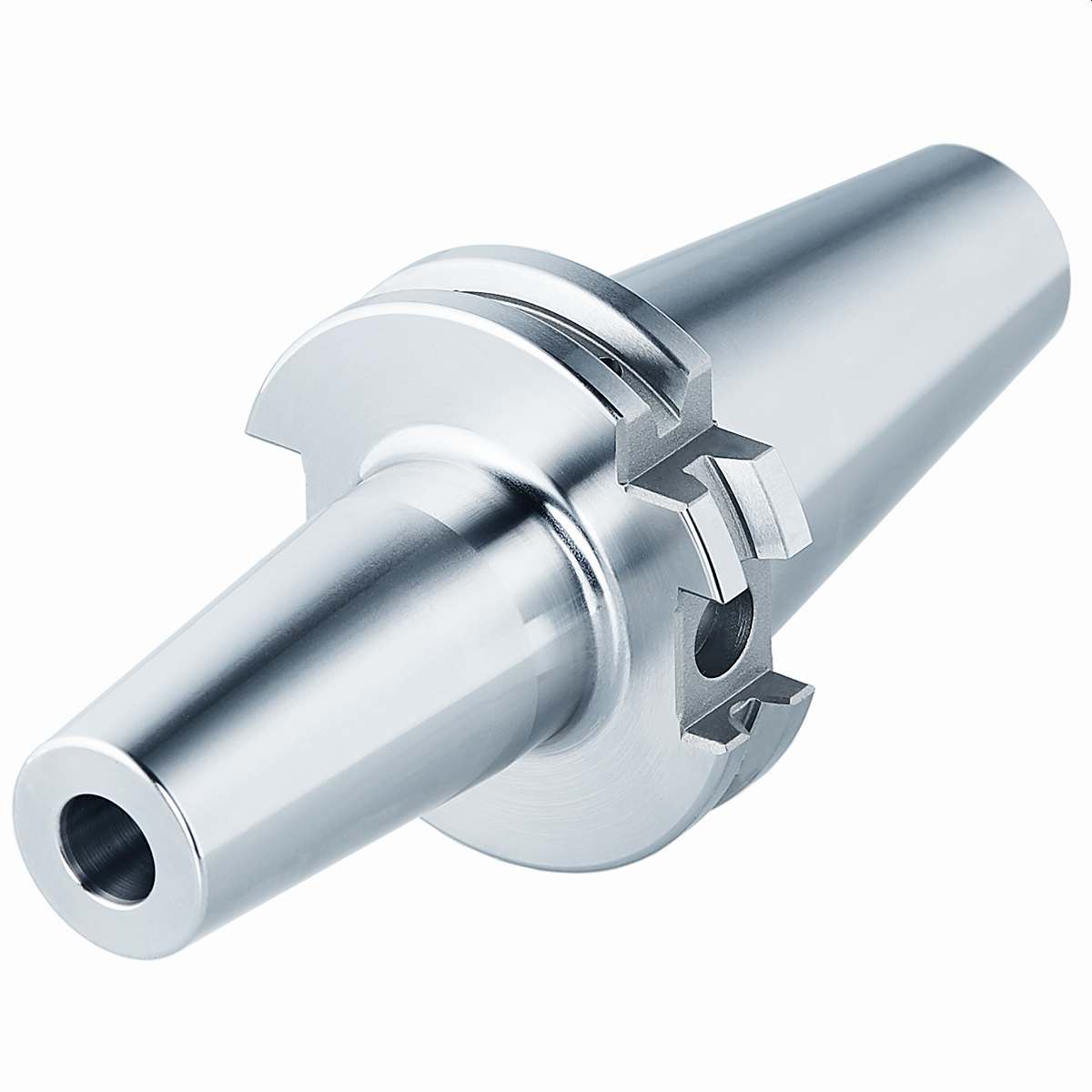

Schrumpffutter SK 40-03-120 DIN 69871 AD/B
Artikelnummer: 403.70.03.1
Beschreibung
Produktinformationen "Schrumpffutter SK 40-03-120 DIN 69871 AD/B"
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft.
Hinweis:
Aufnahmen für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. Schafttoleranz bei Ø 3, 4 und 5 mm = h4, bei Ø 6 – Ø 32 mm = h6
Für Ø 3, 4 und 5 mm nur Hartmetallschäfte verwenden. l1 = max. Einstecktiefe l2 = max. Verstellweg
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet

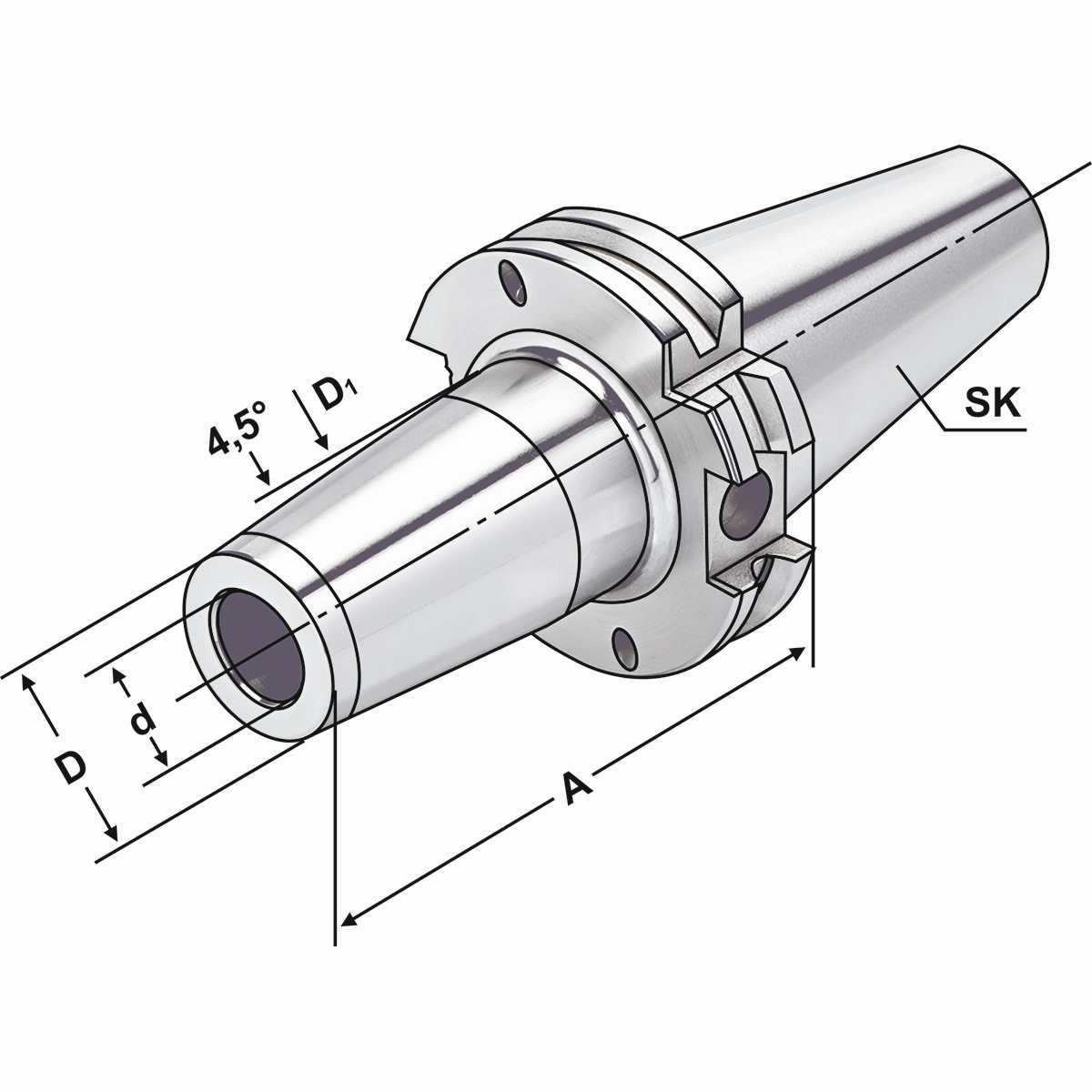

Technische Daten
| Balluffchip-Bohrung: | Ja |
|---|---|
| D: | 3, 11 |
| D1: | 15 |
| Innenkühlung: | Ja |
| Kegel: | SK |
| Kegelgröße: | 40 |
| Kühlung: | AD/B |
| L1: | 10 |
| Norm: | DIN 69871 |
| Plananlage: | Nein |
| a: | 120 |
