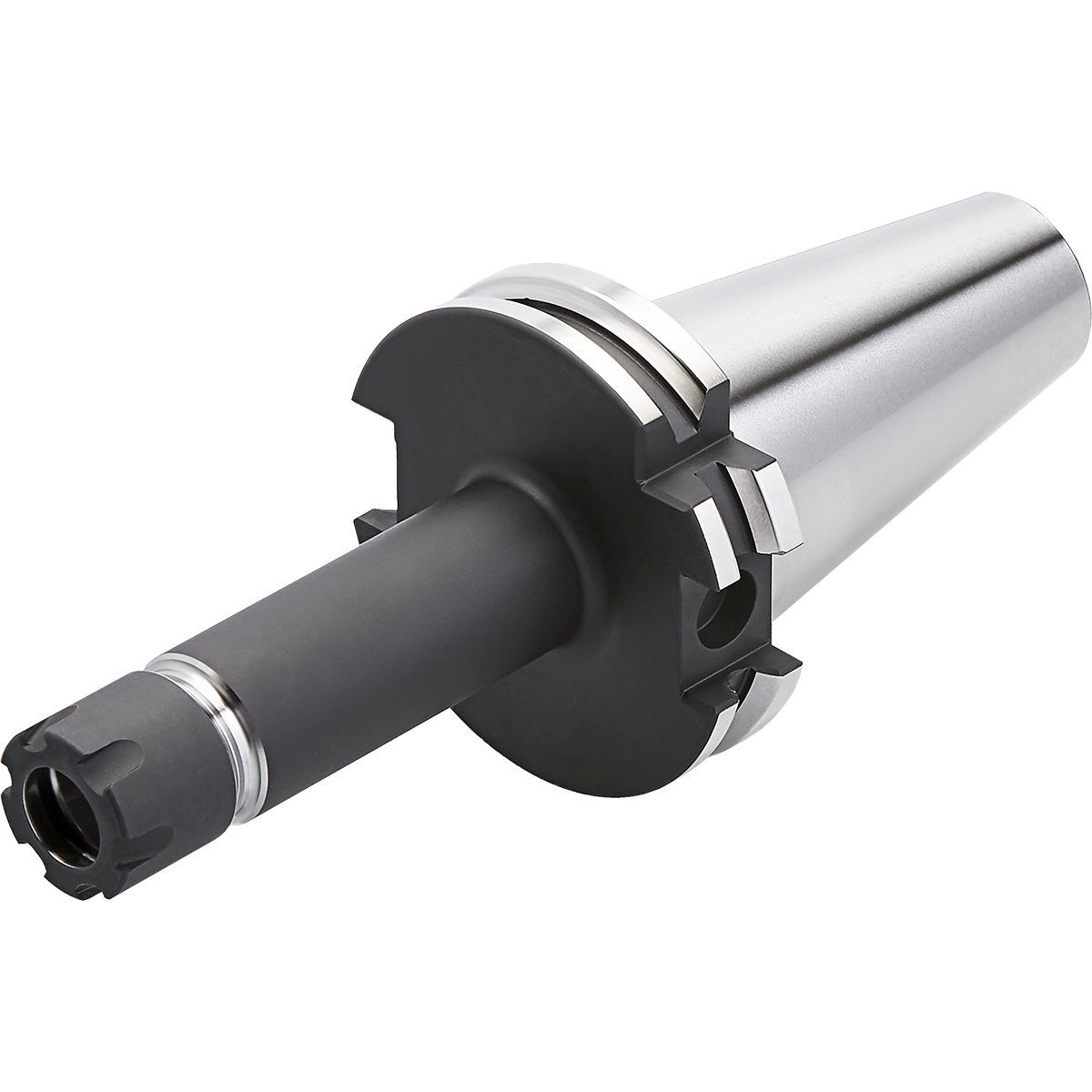

Spannfutter SK 40-1/10-55 ER16 - Mini DIN 69871 AD/B
Artikelnummer: 403.02.07.10
Beschreibung
Produktinformationen "Spannfutter SK 40-1/10-55 ER16 - Mini DIN 69871 AD/B"
Verwendung:
Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen.
Lieferumfang:
Mit ER-Mini-Mutter
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet

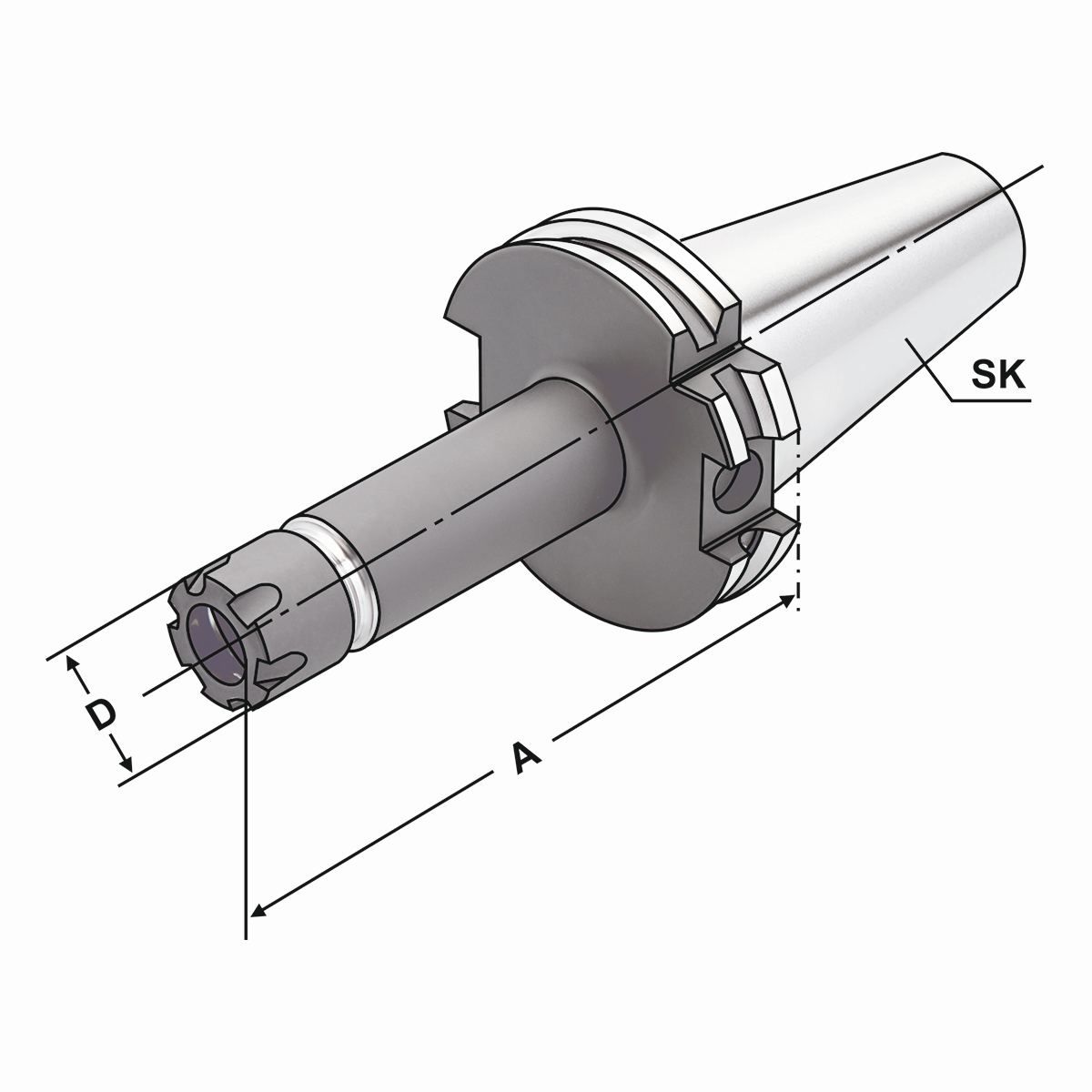

Technische Daten
| Balluffchip-Bohrung: | Ja |
|---|---|
| D: | 22 |
| Innenkühlung: | Ja |
| Kegel: | SK |
| Kegelgröße: | 40 |
| Kühlung: | AD/B |
| Norm: | DIN 69871 |
| Plananlage: | Nein |
| Spannbereich: | 1 - 10 (ER 16) |
| a: | 55 |
