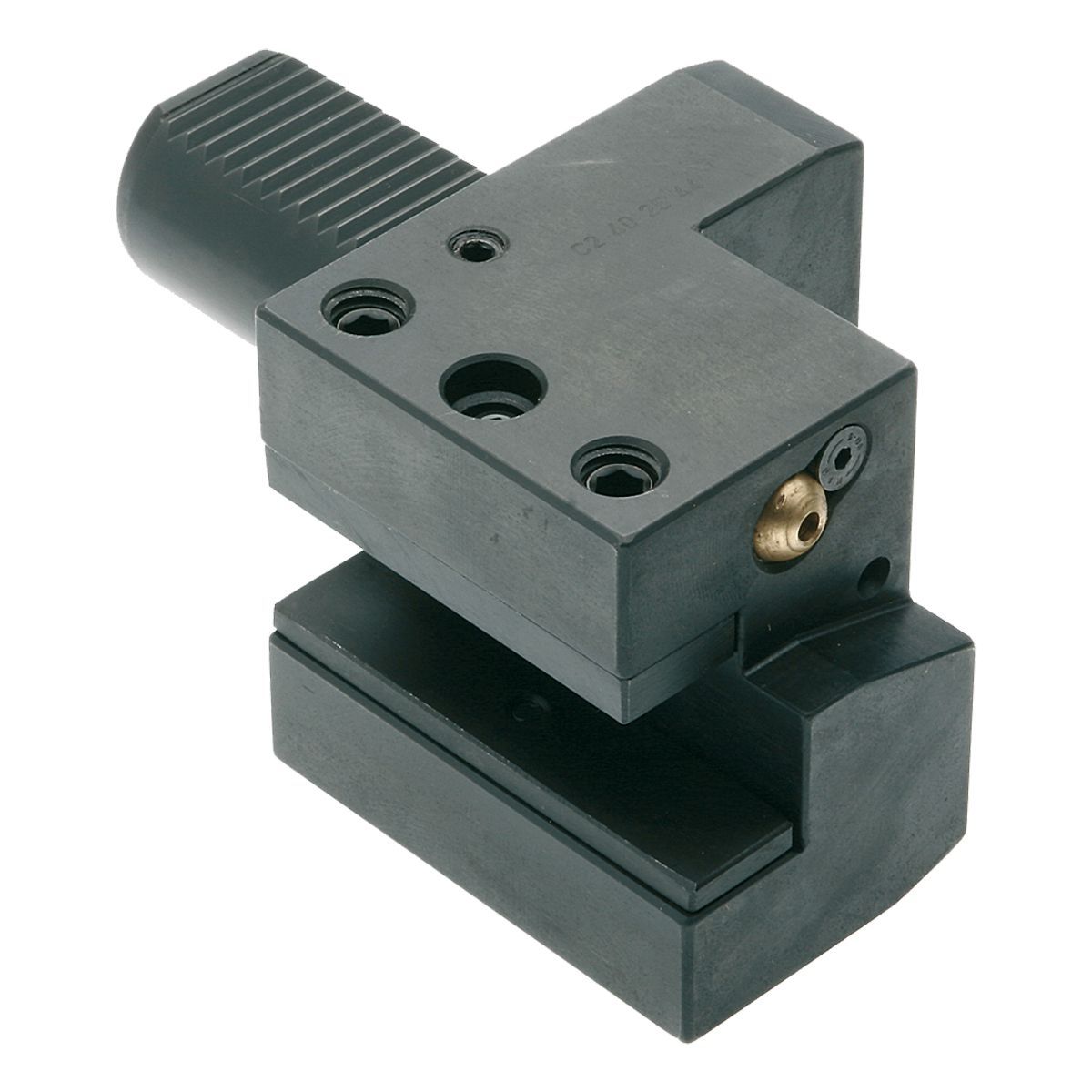

Axial-Werkzeughalter C2-30x20 DIN 69880 (ISO 10889)
Artikelnummer: 309.42.20
Beschreibung
Produktinformationen "Axial-Werkzeughalter C2-30x20 DIN 69880 (ISO 10889)"
Verwendung:
Vorwiegend für Außenbearbeitung. Zum Plan Einstechen.

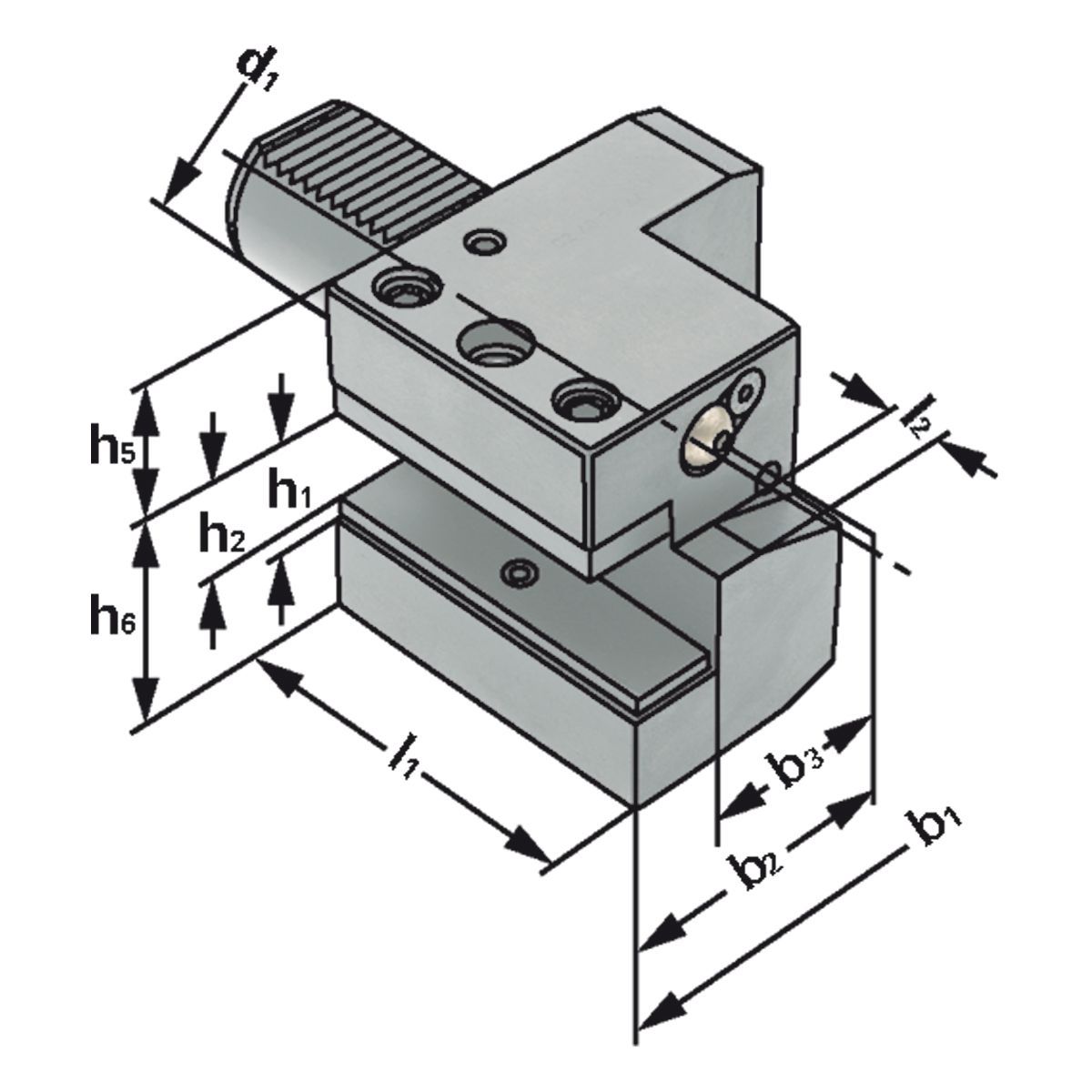

Technische Daten
| Abmessung: | C2 - 30 × 20 |
|---|---|
| B1: | 76 |
| B2: | 41 |
| D1: | 30 |
| H1: | 20 |
| H2: | 16 |
| L1: | 70 |
| L2: | 10 |
| Norm: | DIN ISO 10889-1 (VDI) |
| b3: | 23 |
| h5: | 28 |
| h6: | 38 |
