Quernut-Aufsteckdorn BT 30-32-50 JIS B 6339 (MAS-BT) AD
Artikelnummer: 305.11.32
Beschreibung
Produktinformationen "Quernut-Aufsteckdorn BT 30-32-50 JIS B 6339 (MAS-BT) AD"
Verwendung:
Zur Aufnahme von Messerköpfen und Fräsern mit Quernut.
Hinweis:
d = 40/d = 60: Für große Planfräser mit vier zusätzlichen Gewindebohrungen nach DIN 2079.
SK 30 ohne Kühlkanalbohrungen an der Stirnseite
Lieferumfang:
Mit Mitnehmersteinen, Kreuzschraube und Zylinderkopfschraube nach DIN 912 für Fräser mit innerer Kühlmittelzufuhr. Bei d = 60 nur mit vier Befestigungsschrauben nach DIN 912.
- Sämtliche Aufnahmen werden aus geschmiedetem Stahl gefertigt
- Spezifisch, verzugsarm gehärtet
- Oberflächenhärte HRC 58~60
- Härtetiefe 0,8mm~0,9mm
- Kegelwinkeltoleranz < AT 3 nach DIN 2080
- Oberflächenrauhigkeit Ra < 0,4 µm
- Zugfestigkeit im Kern von min. 800 N/mm² nach DIN
- Alle Funktionsflächen feinbearbeitet

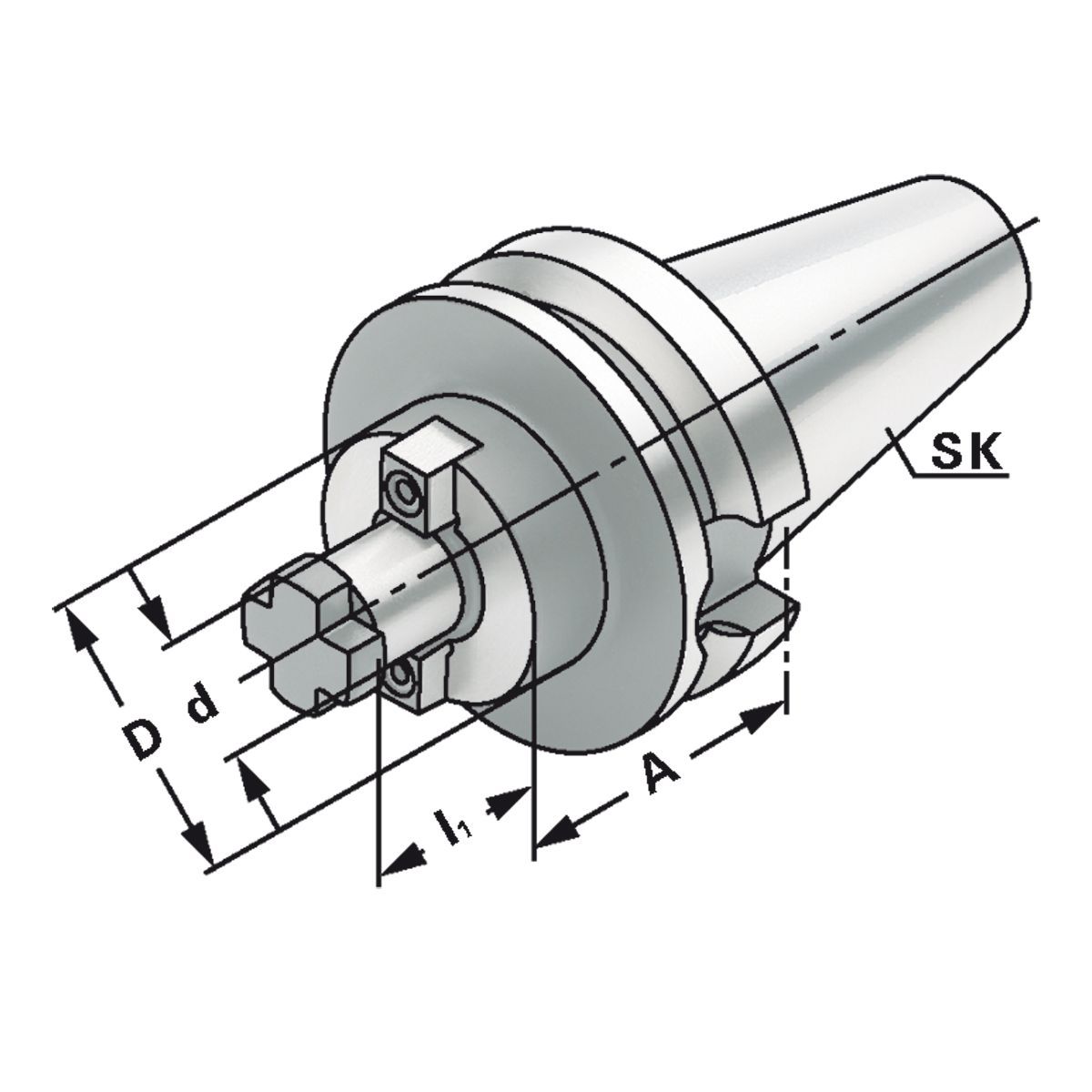

Technische Daten
| D: | 78 |
|---|---|
| Innenkühlung: | Ja |
| Kegel: | BT |
| Kegelgröße: | 30 |
| Kühlung: | AD |
| L1: | 24 |
| Norm: | JIS B 6339 |
| Plananlage: | Nein |
| a: | 50 |
| dh6: | 32 |
